三層簡歐帶露臺別墅施工圖紙及外觀效果圖_新農村自建房設計,鼎川建筑

商品編號：　DC0929
規　　格：　10米×12.3米
支付方式：　貨到付款 | 在線支付 | 匯款轉賬
郵　　費：　　　全國范圍內包郵
服務保障：
商品套餐：原版圖紙原版圖紙+材料預算鏡像版圖紙鏡像版圖紙+材料預算
一口價：￥1980.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

詳細介紹

注：圖紙為湖南鼎川建筑設計有限公司設計作品，已通過國家版權局進行版權登記，受法律保護。圖紙設計都是依照國家建筑行業標準設計的，對其結構受力安全執行建筑設計行業的強制性法律責任，即施工方在施工過程中圖紙有看不明白或需要技術上支持的，撥打我們公司客服電話400-8080-889，我們將會熱情為其解答。

圖紙屬性
編號： DC0929	層數：三層	結構形式：磚混結構	主體造價： 35-40萬
開間： 10米	進深： 12.3米	占地面積： 122.8平方米	建筑面積： 349.78平方米

圖紙內容
建筑圖：	包含建筑總說明、平面圖、立面圖、剖面圖、樓梯大樣圖、門窗尺寸、節點大樣等
結構圖：	包含基礎平面施工圖、各層梁、柱、樓板配筋及大樣圖等
給排水圖：	包含各層給排水平面圖、給排水系統圖及大樣圖等
電氣圖：	包含配電系統圖、各層照明平面圖、插座平面圖、弱電平面圖、防雷以及接地平面圖等
設計功能

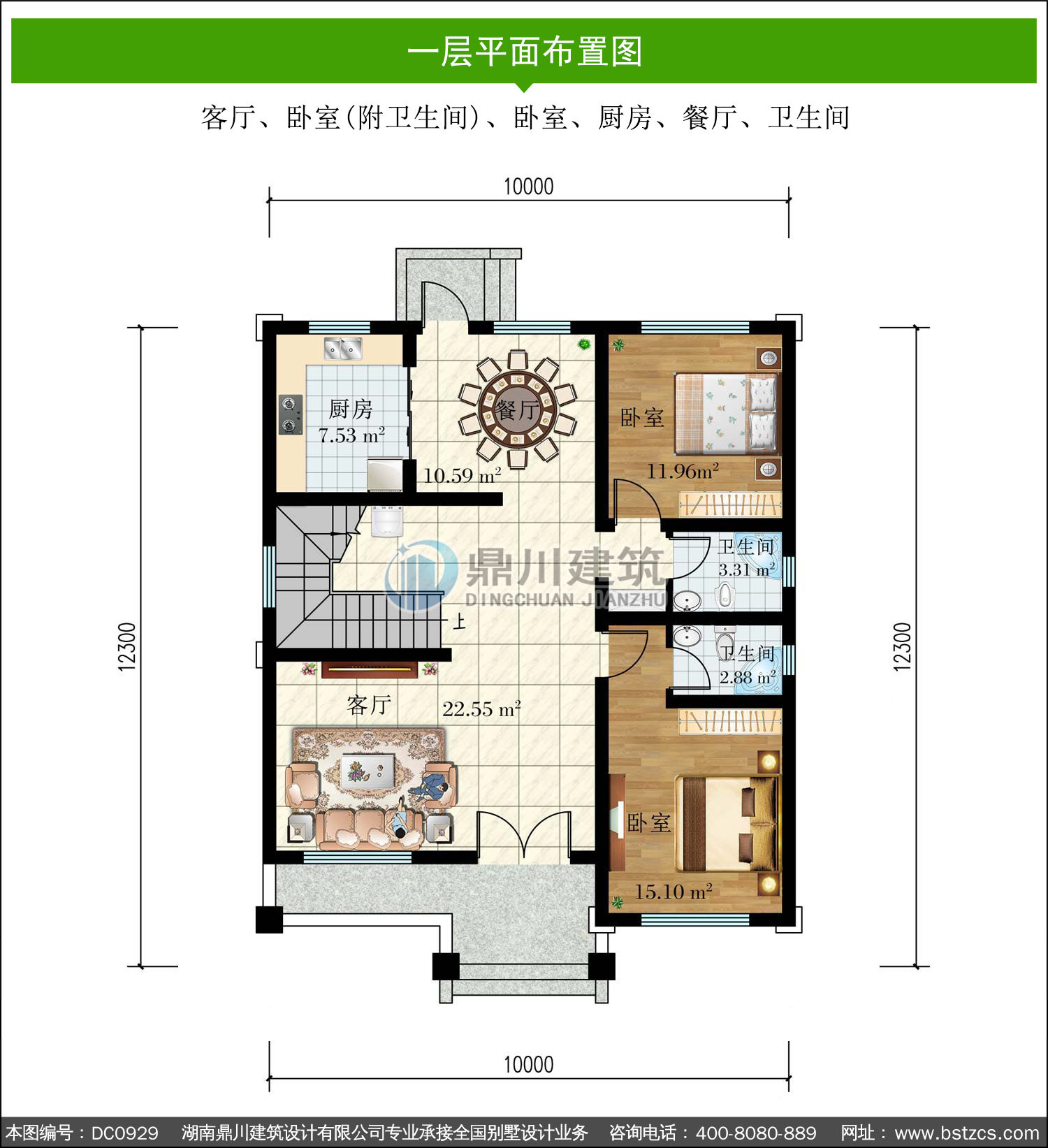

一層：	客廳、臥室(附衛生間)、臥室、廚房、餐廳、衛生間
二層：	起居廳、茶室、臥室(附衛生間)、2臥室、衛生間、陽臺

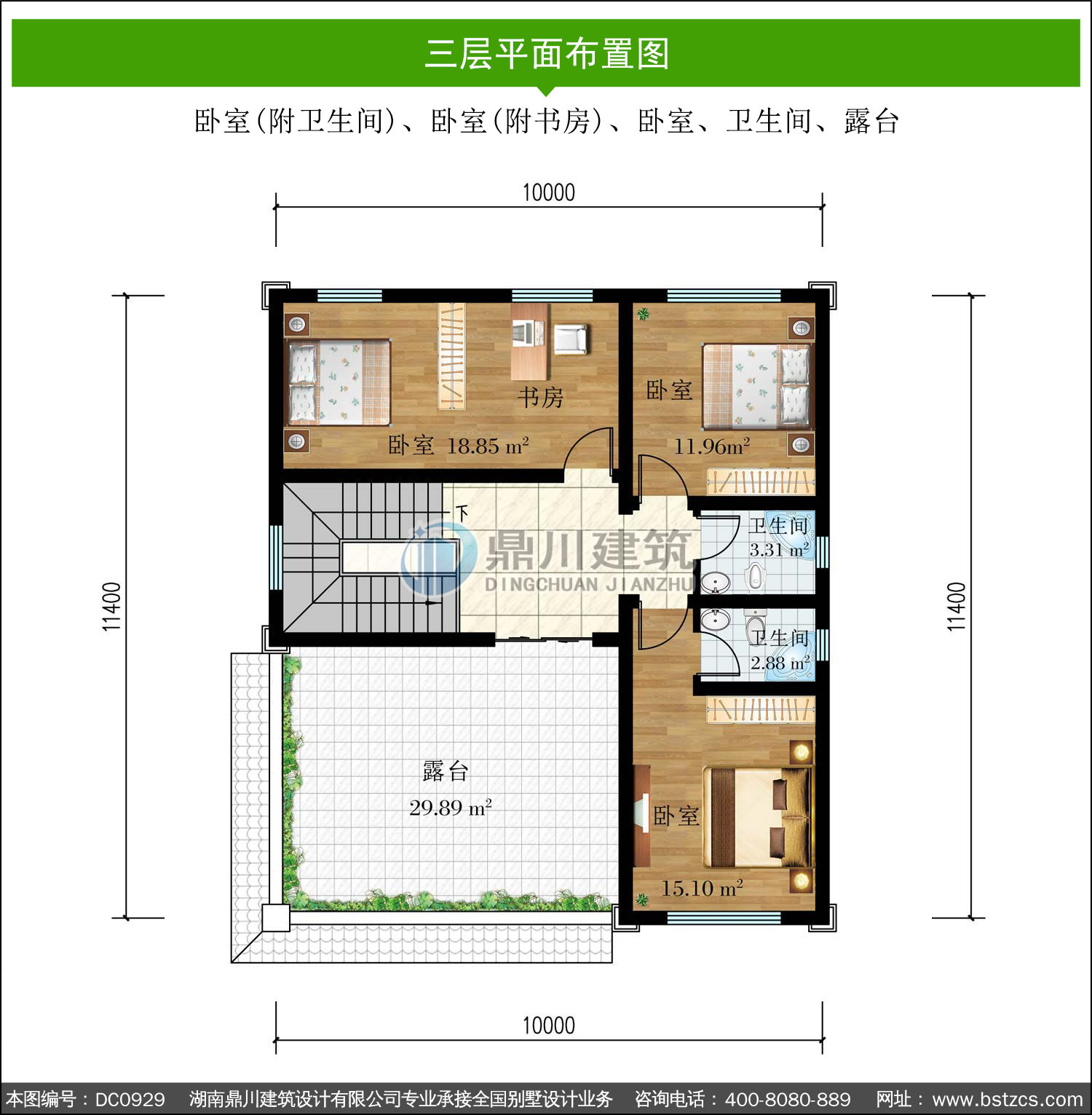

三層：	臥室(附衛生間)、臥室(附書房)、臥室、衛生間、露臺
