新農村住宅推薦方案5_別墅設計圖紙,新農村別墅,農村自建房設計
- 商品編號： DC0057
- 規 格： 12.84米×8米
- 支付方式： 在線支付 | 匯款轉賬
- 郵 費： 電子文件無需郵費
- 服務保障：
- 一 口 價： ￥398.00
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
購圖前重要說明：
購買“圖紙超市”類目下的圖紙可贈送“贈品圖紙”類目下任意三套圖紙，贈品圖紙單獨出售為50元一套，100元三套，本套圖紙僅提供電子文件一份，可用于施工參考或?qū)W習資料，您可以下載后打印出圖，售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
21211221詳細介紹
| 圖紙屬性 | |||
| 編號： DC0057 | 層數： 三層 | 結構形式： 磚混結構 | 主體造價： 18-22萬 |
| 開間： 12.84米 | 進深： 8米 | 占地面積： 89.76平方米 | 建筑面積： 219.86平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑設計說明、工程做法表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門窗表、節點詳圖 | |||
| 結 構 圖： | 結構設計說明、基礎平面圖、基礎詳圖、一層結構配筋平面圖、二層結構配筋平面圖、頂層結構配筋平面圖、一層梁結構配筋平面圖、二層梁結構配筋平面圖、頂層梁結構配筋平面圖、樓梯結構圖、節點詳圖 | |||
| 給排水圖： | 給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給排水系統圖 | |||
| 電 氣 圖： | 電氣設計說明、配電系統圖、弱電系統圖、電位聯結做法、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、屋頂防雷平面圖 | |||
| 設計功能 | ||||
| 一 層： | 客廳、臥室、廚房、餐廳、衛生間 | |||
| 二 層： | 主臥（附衣帽間，露臺）、臥室、書房、衛生間 | |||
| 三 層： | 2臥室、衛生間、露臺 | |||
本套圖紙有施工圖40張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
效果圖：

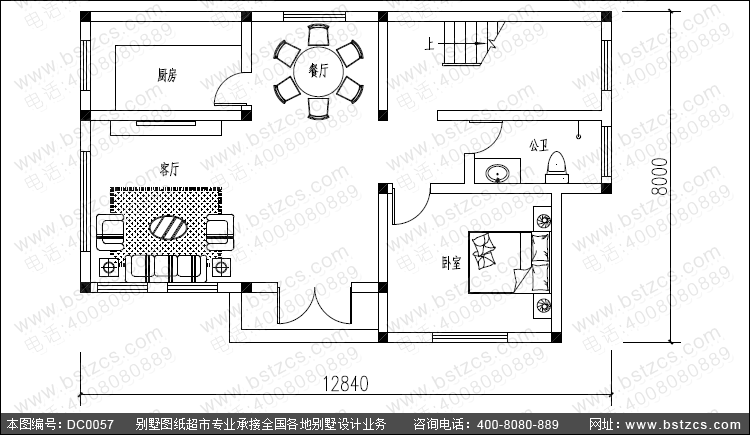

首層戶型：

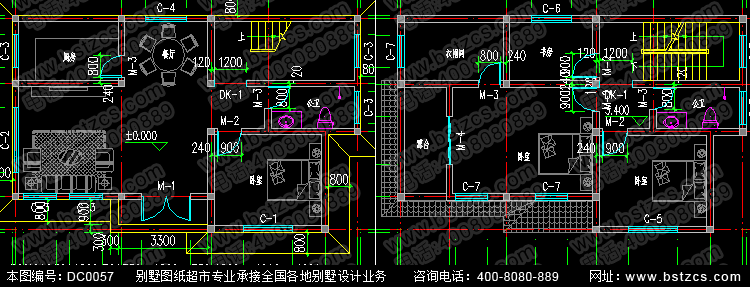

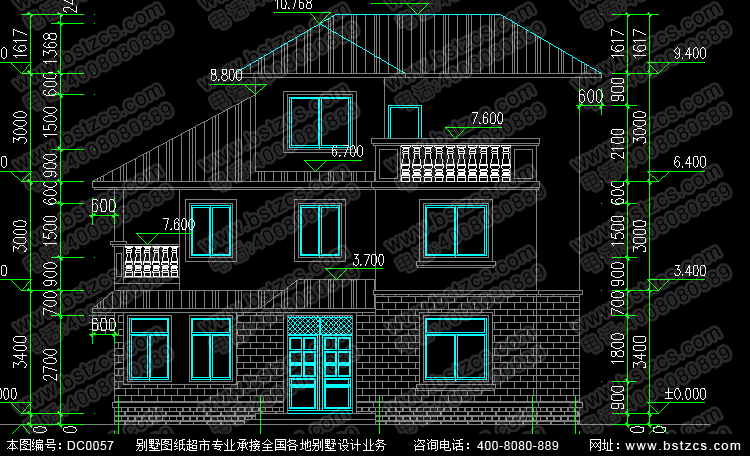

圖紙預覽：
特別提示
- 本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
- 贈品圖紙一般都只含有建筑施工圖，無結構施工圖和水電施工圖，只能用于施工參考或?qū)W習資料，如果要用于建房請另找設計師將圖紙進一步設計完整；
- 很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
