農村一層帶閣樓自建房效果圖及施工圖_別墅圖紙超市,農村房屋設計圖
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
詳細介紹
| 圖紙屬性 | |||
| 編號： DC0220 | 層數： 一層 | 結構形式： 磚混結構 | 主體造價： 20-25萬 |
| 開間： 16.2米 | 進深： 12.5米 | 占地面積： 183.25平方米 | 建筑面積： 236.72平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑設計說明、工程做法、一層平面圖、夾層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯詳圖、門頭大樣圖、門窗詳圖、門窗表、節點大樣圖 | |||
| 結 構 圖： | 結構設計說明、基礎平面示意圖、夾層梁板結構施工圖、坡屋頂梁板結構施工圖、樓梯結構圖、節點詳圖 | |||
| 給排水圖： | 給排水設計說明、一層給排水平面圖、給排水系統圖 | |||
| 電 氣 圖： | 電氣設計說明、電氣設備材料表、配電系統圖、等電位示意圖、一層照明平面圖、夾層照明平面圖、一層插座及接地平面圖、夾層插座平面圖、一層弱電平面圖、屋頂防雷平面圖 | |||
| 設計功能 | ||||

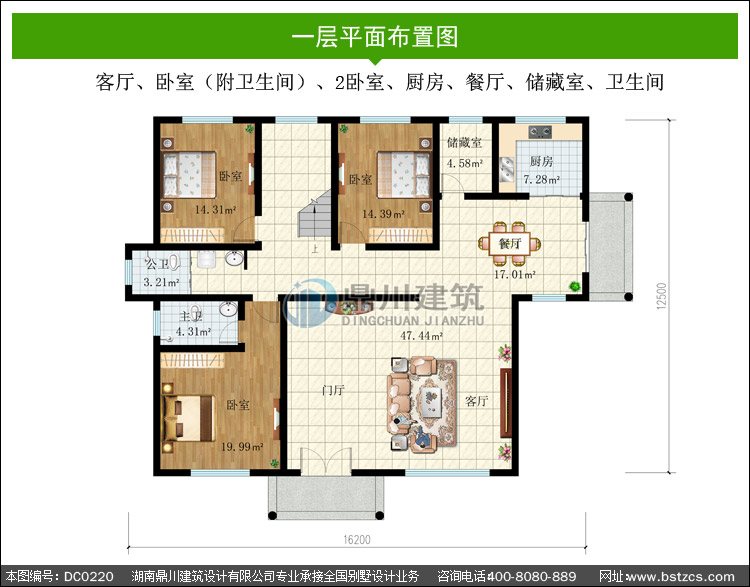

| 一 層： | 客廳、臥室（附衛生間）、2臥室、廚房、餐廳、儲藏室、衛生間 | |||
| 夾 層： | 儲藏間 | |||
本套圖紙有施工圖35張，效果圖7張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
效果圖：
