購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
詳細介紹
| 圖紙屬性 | |||
| 編號： DC0184 | 層數： 二層 | 結構形式： 磚混結構 | 主體造價： 24-30萬 |
| 開間： 10.2米 | 進深： 11米 | 占地面積： 97.3平方米 | 建筑面積： 265.1平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑設計說明、工程做法及門窗表、技術層平面圖、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、A-A剖面圖、樓梯大樣圖、節點詳圖 | |||
| 結 構 圖： | 結構設計說明、基礎平面圖、基礎詳圖、一層結構平面圖、二層結構平面圖、三層結構平面圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、一層柱結構平面圖、二層柱結構平面圖、三層柱結構平面圖、屋面板折角處配筋詳圖、樓梯結構圖 | |||
| 給排水圖： | 給排水設計說明、技術層給排水平面圖、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖 | |||
| 電 氣 圖： | 電氣設計說明、電氣系統圖、電位聯結做法、技術層照明平面圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、技術層弱電平面圖、一層弱電平面圖、二層弱電平面圖 | |||
| 設計功能 | ||||
| 技術層： | 車庫、儲藏間 | |||
| 一 層： | 客廳、臥室、活動室、廚房、餐廳、衛生間、陽臺 | |||

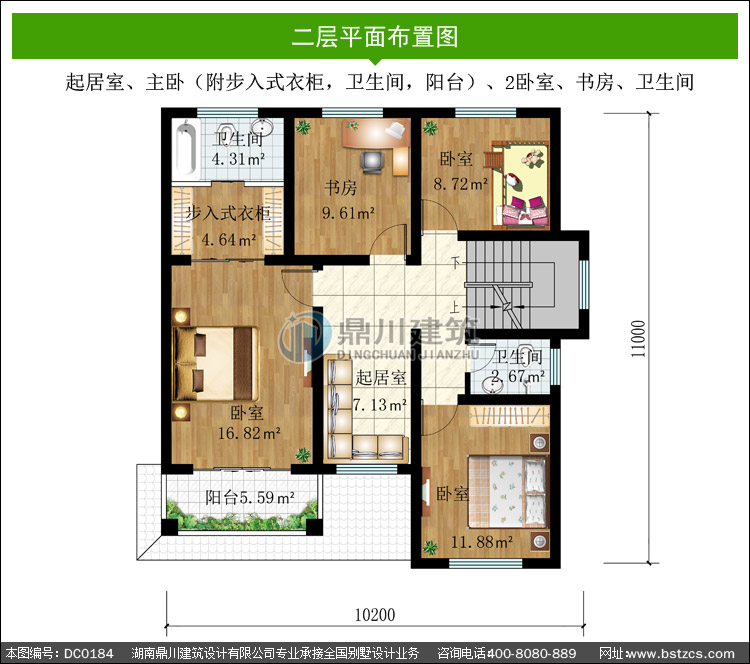

| 二 層： | 起居室、主臥（附步入式衣柜，衛生間，陽臺）、2臥室、書房、衛生間 | |||
本套圖紙有施工圖41張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
效果圖：
