購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。
詳細介紹
| 圖紙屬性 | |||
| 編號： DC1172 | 層數： 三層 | 結構形式： 磚混結構 | 主體造價： 60-70萬 |
| 開間： 18.5米 | 進深： 11.4米 | 占地面積： 196.06平方米 | 建筑面積： 516.25平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 包含建筑總說明、平面圖、立面圖、剖面圖、樓梯大樣圖、門 窗尺寸、節點大樣等 | |||
| 結 構 圖： | 包含基礎平面施工圖、各層梁、柱、樓板配筋及大樣圖等 | |||
| 給排水圖： | 包含各層給排水平面圖、給排水系統圖及大樣圖等 | |||
| 電 氣 圖： | 包含配電系統圖、各層照明平面圖、插座平面圖、弱電平面圖 、防雷以及接地平面圖等 | |||
| 設計功能 | ||||
| 一 層： | 玄關、客廳、餐廳、廚房、儲物間、洗漱間、衛浴間、棋牌房、老人房、衣帽間、內衛、淋浴間 | |||

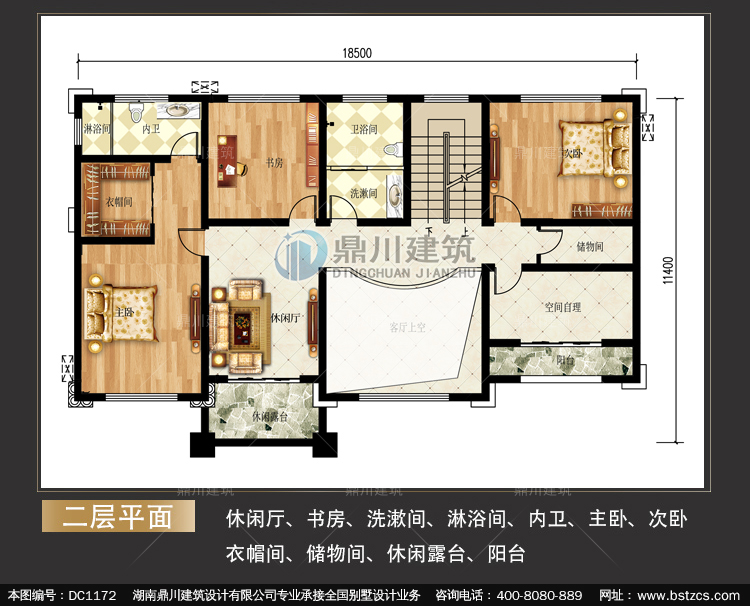

| 二 層： | 休閑廳、書房、洗漱間、淋浴間、內衛、主臥、次臥、衣帽間、儲物間、休閑露臺、陽臺 | |||

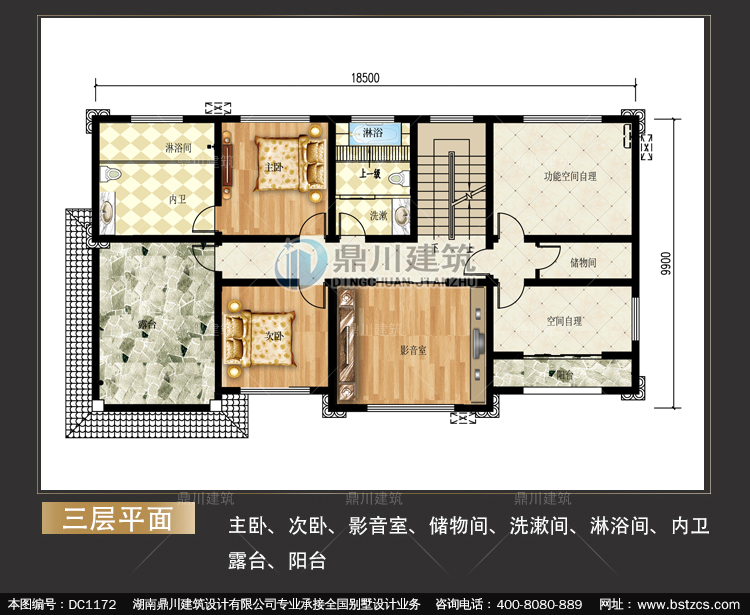

| 三 層： | 主臥、次臥、影音室、儲物間、洗漱間、淋浴間、內衛、露臺、陽臺 | |||
效果圖：
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
